Simple 2D LiDAR Odometry using ICP카테고리 없음 2021. 8. 27. 02:51
본 글에서는 ICP(Iterative Closest Point)를 기반으로 한 간단한 2D LiDAR Odoemtry에 대하여 설명한다.
ICP는 아래의 글을 참고하기 바란다.
https://define.tistory.com/entry/Iterative-Closest-Point
LiDAR 센서 데이터의 정합(registration)을 이용하여 움직이는 로봇의 궤적을 결정하는 알고리즘을 통상적으로 LiDAR Odometry라고 한다. 가장 기본적인 정합 방법은 ICP(Iterative Closest Point)가 있으며, 이를 이용한 LiDAR Odometry는 아래와 같이 네 단계로 구분된다.
[1] LiDAR 센서로 부터 거리와 각도 데이터(scan data)를 측정하고 polar coordinate로 구성된 데이터를 Eucliean coordinate로 변환한다.
[2] [1]에서 얻어진 Euclidean coordinate 상의 데이터는 robot의 위치가 중심인 robot local coodinate이므로 이를 현재 로봇의 추정 pose를 이용하여 global coordinate로 변환한다.
[3] 바로 이전에 얻어진 global coordinate에서의 scan data와 현재 얻어진 scan data를 정합(ICP를 통해서)하여 두 pose간 relative transform을 계산한다.
[4] 현재 로봇의 추정 pose를 [3]에서 추정된 relative transform을 이용하여 update한다.

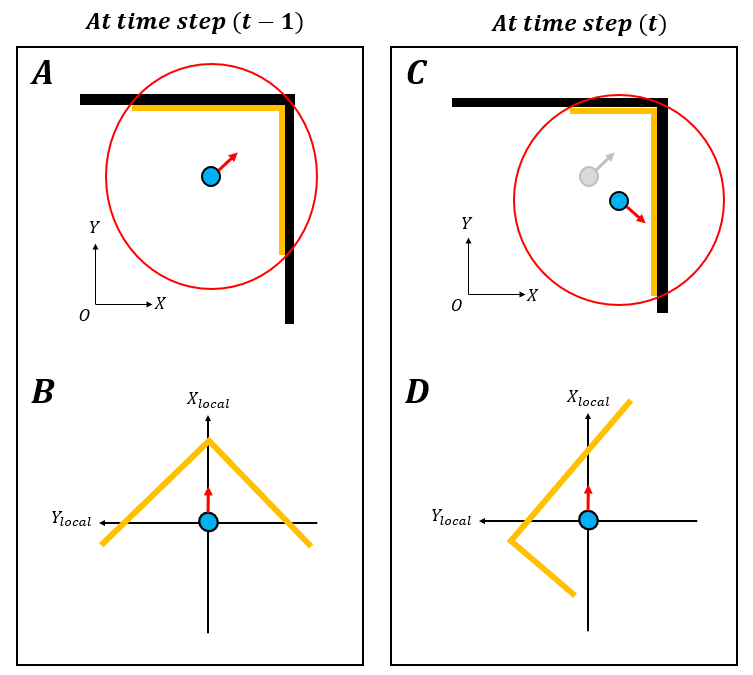

위 네 단계 중 [1] 단계는 아래의 그림 1과 같이 표현할 수 있다.
그림 1의 A와 C는 각각 시각 t-1과 t에서의 LiDAR 측정값(orange line)을 나타낸 것 이다. 이 때, C에서 하늘색 원과 붉은색 방향 화살표로 표현된 pose가 실제 시각 t에서의 pose이지만, 시각 t에서의 로봇 pose는 아직 update이 되지 않았으므로 추정값은 시각 t-1에서의 로봇 pose 추정값(회색 pose) 이라고 가정한다(동일 속도를 가정하고 초기 추정값을 계산할 수도 있다.). LiDAR 측정값은 각 각도별 거리로 주어진 polar coodinate 데이터 이기 때문에 이를 먼저 그림 1의 B, D와 같이 robot local coordiante(Euclidea coordinate)에서의 point cloud로 변환한다( Step [1] ).

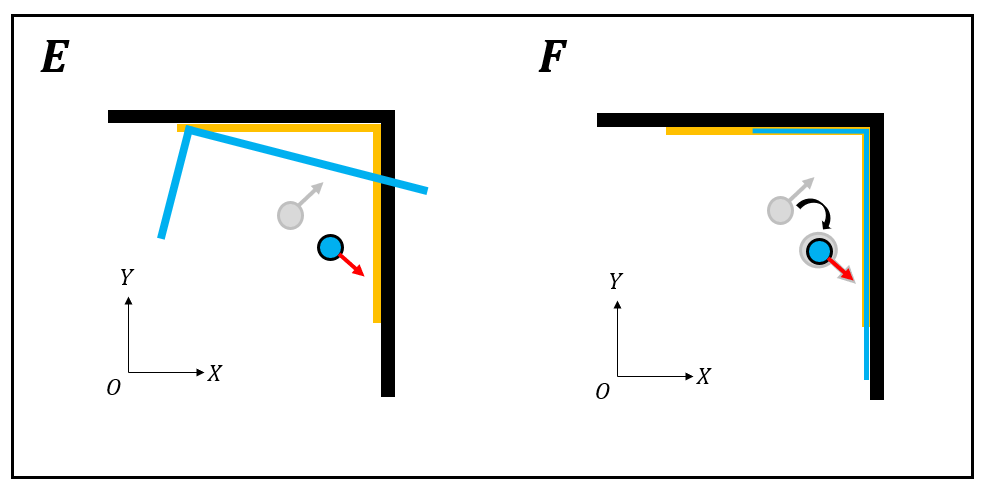

그런 다음, 그림 2의 E와 같이 해당 시점의 추정 pose를 통해 local coordinate에서의 point cloud를 global coordinate로 변환한다( Step [2] ). 그림 2의 E에서 주황색과 하늘색 LiDAR 측정값은 각각 t-1과 t에서의 측정값을 해당 시점의 추정 pose를 이용하여 변환한 것 이다.
마지막으로, 두 global coordinate에서의 point cloud를 ICP를 통해 정합함으로써 시각 t-1과 t 사이의 relative transform을 구할 수 있고( Step [3] ) 이를 통해 시각 t에서의 pose를 update 할 수 있다( Step [4] ).
이 과정을 반복 함으로써 LiDAR 센서 데이터를 통해 로봇의 위치를 연속적으로 추정할 수 있다.

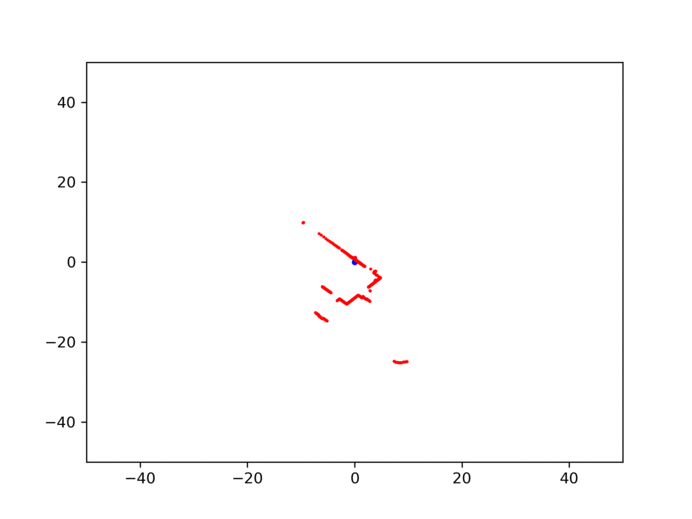

이를 Deutches Museum Dataset에 적용한 결과는 아래의 그림과 같다.
관련 코드 및 데이터는 아래의 github repository를 참고 바란다.
https://github.com/93won/2D_LiDAR_Odom_ICP
